はじめに

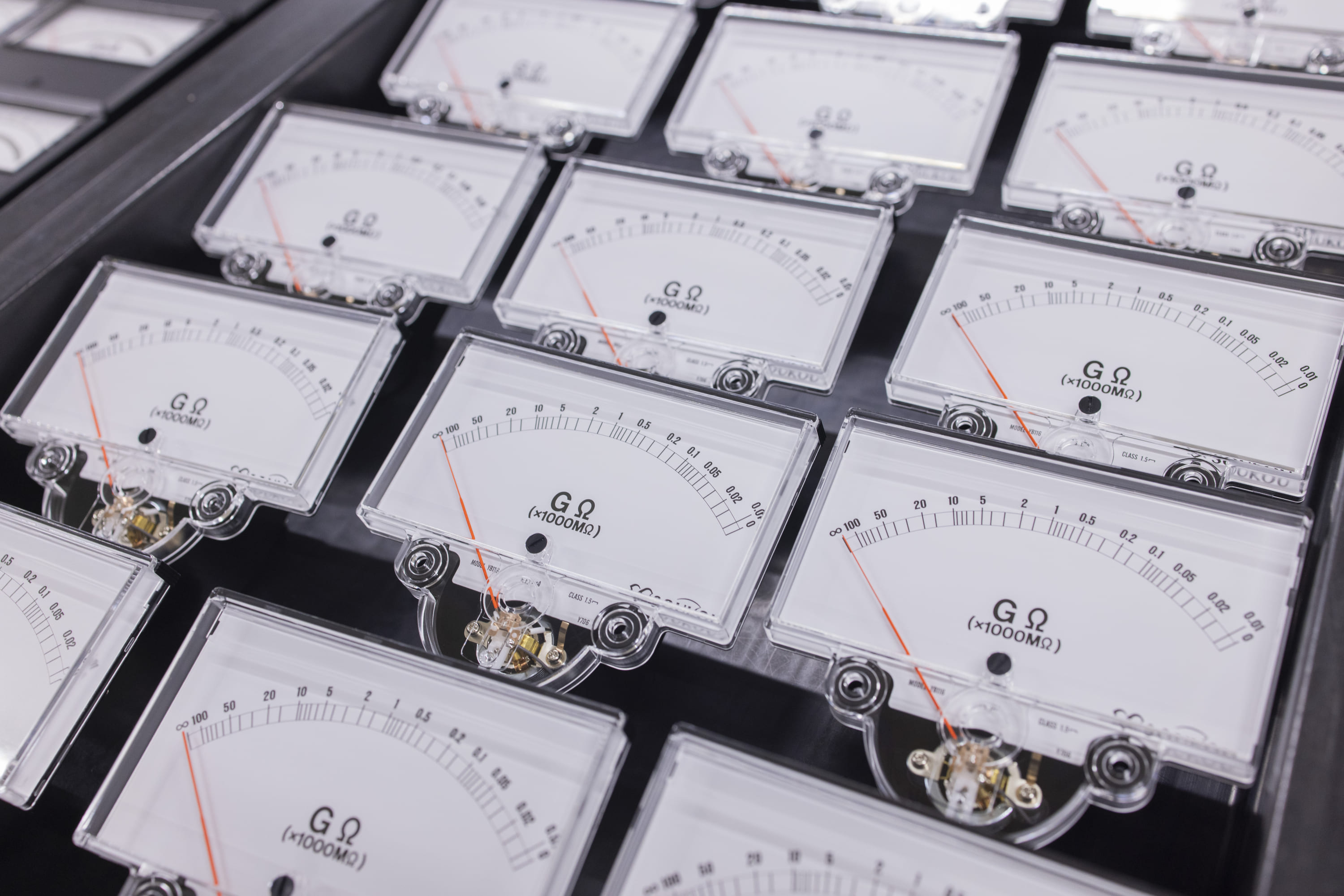

アナログメーターとは、測定した値を針（指針）の角度として表示する計測器です。
呼び方には、指示電気計器・指示計器・電気計測器・アナログ計器・パネルメーターなど複数の名称がありますが、いずれも「針の振れによって電気量を表示する計器」という点で共通しています。本稿では、一般的に分かりやすい「アナログメーター」という呼称に統一して解説します。
対となるのは「デジタルメーター」であり、現在はこのデジタル表示が主流となっていますが、アナログメーターは配電盤・制御盤、発電設備などのインフラ分野をはじめ、鉄道・船舶・航空機、医療機器、現場測定器、半導体製造装置、オーディオなど、幅広い分野で現在も使用されています。

本記事では、その基本的な仕組みや特徴、デジタルメーターとの違いについて、分かりやすく解説します。


アナログメーターの仕組み
アナログメーターは、「内機（ムーブメント）」と呼ばれる内部機構によって動作します。
基本的には、巻線されたコイルに電流が流れることで磁界が発生し、その作用によって指針が動く仕組みです（フレミングの右手の法則による原理）。
内部には、磁石やヨークなどの磁気部品に加え、ヘアスプリング（渦巻きばね）、受石、ピボット、トートバンドといった微細な専用部品が組み込まれており、これらが精密にバランスすることで動作しています。
わずかな電流変化を正確に指針の動きへ変換するためには、部品精度だけでなく、組立時の微調整（すり合わせ）が非常に重要になります。

アナログメーターの方式

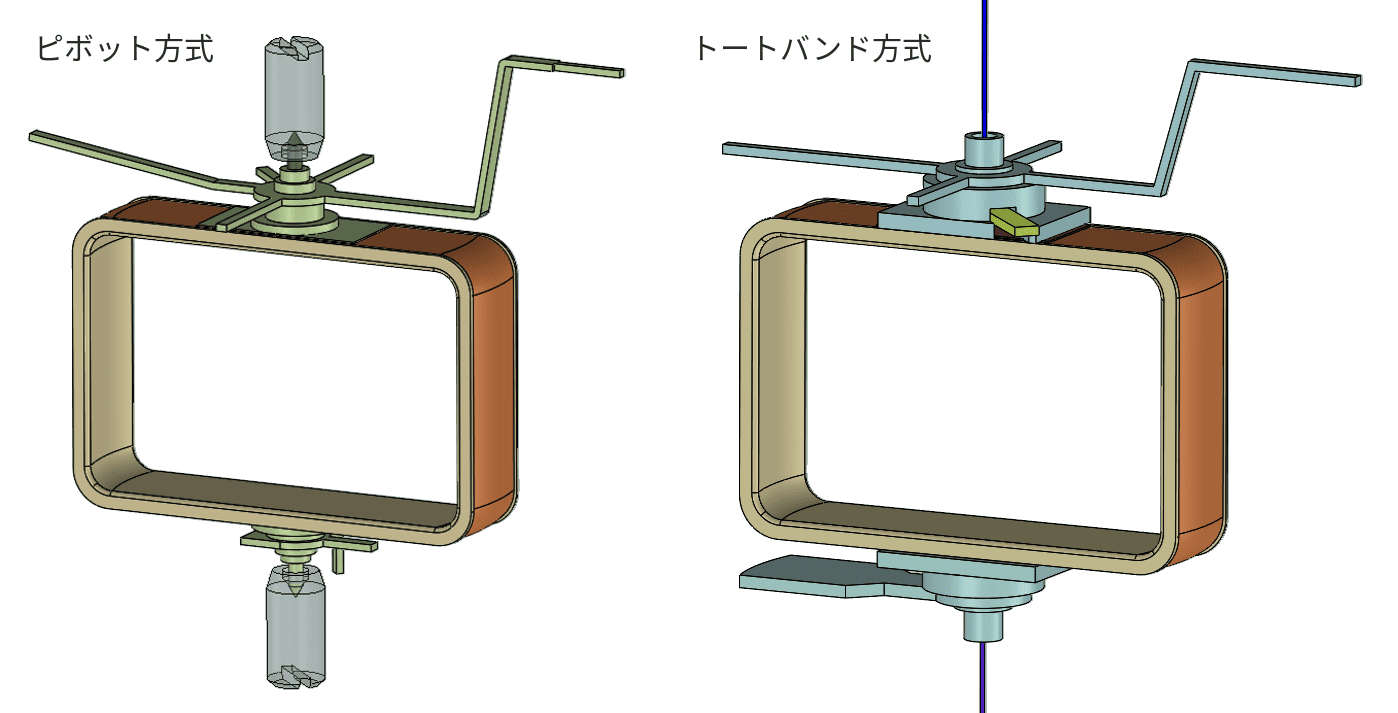

アナログメーターの代表的な方式として、「ピボット（Pivot）方式」と「トートバンド（Taut Band）方式」があります。

■ピボット（Pivot）方式
ピボット方式は、先端を極細に加工した尖頭型の軸（ピボット）を支点として指針を動かす構造です。
ピボットは、SWP-A（ピアノ線）やタングステンなどの材料を用いた非常に細い軸で、先端を鋭く加工し、その後工程としてめっき処理を施して使用します。
この方式は、高精度な測定が可能であり、比較的コスト面でのメリットもある一方、強い振動や衝撃に対しては摩擦や摩耗が生じやすいという側面があります。
なお、当社ではこのピボットを内製しており、詳細についてはこちらをご確認ください。

■トートバンド（Taut Band）方式
トートバンド方式は、細い金属帯（バンド）によって可動部を支持する構造で、測定値のヒステリシスを極めて小さくできる点が特徴です。ドイツで実用化された方式であり、その名残からドイツ語の「スパンバンド（Span Band）」と呼ばれることもあります。
このバンドは張力によって指針を中心位置に保持し、同時に電流を通す導体としての役割も担います。
ピボット支持方式の様な摺動摩擦がないため、非常に滑らかな動きとDC10μAまでの高感度な測定が可能であり、耐衝撃性にも優れています。そのため、携帯型の現場測定器や教育用途など、扱いやすさや耐久性が求められる分野で広く使用されています。
一方で、ピボット方式と比較するとコストがやや高く、バンドが一度切れてしまうと動作しなくなるといった側面もあります。

このように、それぞれにメリット・デメリットがあるため、用途や仕様に応じて適切に選定することが重要です。

アナログメーターのメリット

1. 状態を直感的に把握できる
   　針の角度や振れ幅から、数値を読まずとも状態の変化を瞬時に認識できます。
2. 電源が不要な場合がある
   　構造によっては外部電源を必要とせず、停電時や電源が確保できない環境でも使用可能です。
3. 高い耐久性
   　構造が比較的シンプルで、振動や温度変化などの厳しい環境でも安定して使用できます。
4. 変化の傾向を把握しやすい
   　連続的な動きとして表示されるため、トレンドや異常の兆候を視覚的に捉えやすい特長があります。

デジタルメーターとの違い
アナログメーターとデジタルメーターは、表示方法や特長が大きく異なる計測器です。
それぞれに強みがあり、用途や使用環境によって適した選択が変わります。ここでは主な違いを比較して整理します。

用途によって適した計測器は異なります。
デジタルメーターは利便性と正確性が高い一方で、アナログメーターは直感的な把握や電源不要といった特長を持ち、現在でも一定のニーズがあります。

なぜ今でもアナログメーターが使われ続けるのか
デジタル化が進んだ現在でも、アナログメーターが一定の需要を維持している理由は、その特性にあります。
針の動きによって「変化の速さ」や「異常の兆候」を直感的に把握できる点は、数値表示だけでは得られにくい情報です。
また、電源を必要としない構造や、シンプルで壊れにくい設計も、長期間の運用が求められる設備において大きなメリットとなります。
さらに、デジタルメーターで使用される液晶（LCD）は経年劣化によって視認性が低下する場合がありますが、アナログメーターはその影響を受けにくく、長期的な安定運用に適しています。

アナログメーターの寿命と精度について
アナログメーターは、その構造のシンプルさと堅牢性から、長期間にわたって使用されるケースが多い計器です。
使用環境や条件にもよりますが、適切に使用・保守された場合、30年～40年程度使用されることもあります。
また、精度についても用途に応じた性能が確保されており、一般的な製品で2.5％程度、高精度タイプでは1.5％程度、さらに高精度なものでは0.5％クラスの製品も存在します。
特に、高精度品においては、メーター個体ごとの特性に合わせて目盛板（スケール）を作成する工程が重要となります。
具体的には、完成した内機（ムーブメント）の指示特性に合わせて、熟練作業者が手作業で目盛りを作成する、あるいは専用プリンタでプロットした基準に沿って目盛線を仕上げるといった工程が行われます。
このような調整工程を経ることで、より高い精度と再現性が実現されています。
アナログメーターは「長く使える」「安定した精度を維持できる」という点に加え、こうした人の技術によって支えられている計測器でもあります。

まとめ
アナログメーターは、長い歴史を持ちながらも、現在でも多くの現場で重要な役割を担っている計器です。
直感的な視認性や高い耐久性といった特長は、デジタル機器では代替しきれない価値といえます。
特に、設備の状態監視や異常の兆候把握といった用途においては、アナログメーターならではの強みが発揮されます。そのため、デジタル化が進む現在においても、用途に応じて適切に使い分けることが重要です。
また、こうした性能を支えているのは、ムーブメント内部の精密部品や組立時の繊細な調整技術です。アナログメーターは一見シンプルに見えますが、その内部には高度なものづくりの技術が詰まっています。

当社では、アナログメーターの中核を担う部品の製造から、組立・調整まで一貫して対応しております。長年培ってきた精密加工技術と組立ノウハウを活かし、お客様の用途に応じた最適な製品づくりを支えています。
